Tribo-electrische stof probe

Zogenaamde tribo-probes maken gebruik van het feit dat als deeltjes in contact komen met deze, de probe een lading geeft. Dit resulteert in stroomsignalen die omgezet worden naar een output welke evenredig is aan de hoeveelheid stof. Bij aanname van een vast debiet, of in combinatie met een debietsmeting kan de stofconcentratie opgevolgd worden. Deze probes vergen weinig onderhoud en zijn robuust.

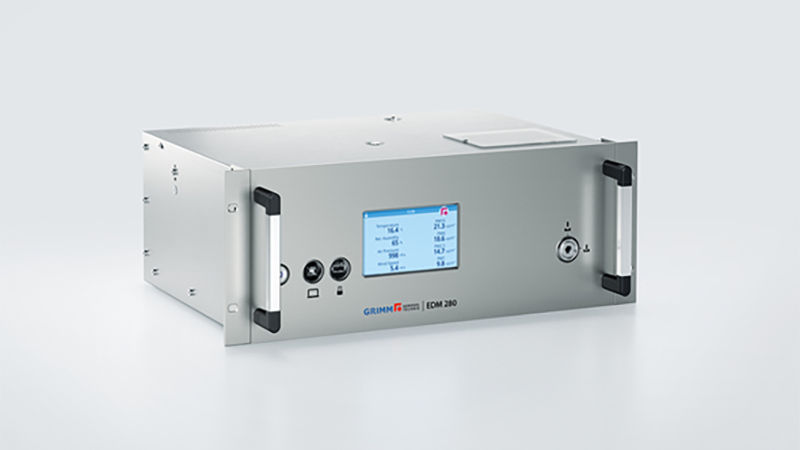

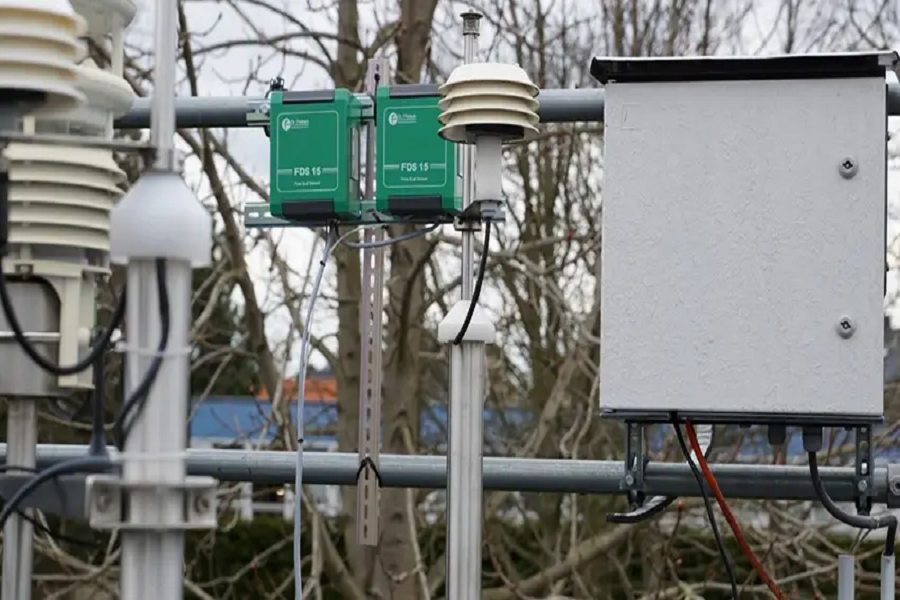

Optisch stof probes en monitoren

Optische meetsystemen maken gebruik van het feit dat stof licht verstrooid en absorbeert. Door een detector te plaatsen kan de stofconcentratie worden afgeleid als gevolg van een opaciteitsmeting of een meting van de mate van verstrooiing. Optische monitoren zijn verkrijgbaar als zeer nauwkeurige analysers voor het opvolgen van fijnstof concentraties.

Zuurstof

Zuurstofconcentratie is een van de meest voorkomende parameter bij gasmetingen. Dit zowel in processen, emissies als op werkplekken zoals besloten ruimtes. Voor het meten van zuurstof zetten we de juiste technologie in bij de juiste toepassing. De meettechnieken welke we toepassen voor zuurstofmonitoring zijn: Elektrochemische cellen (EC), Paramagnetische cellen en Zirconia cellen (ZrO2).

Elektrochemische cellen

Elektrochemische cellen worden heel veel toegepast bij met name gasdetectie van zuurstof of van toxische gassen. Deze meetcellen werken als een batterij. Door een membraan bereikt het te meten gas een elektrolyt. In het elektrolyt vinden reacties plaats waardoor er een spanningsverschil ontstaat tussen de anode en de kathode. Deze correleert met de concentratie van het gas.

Paramagnetische cellen

Paramagnetische cellen maken gebruik van het van het feit dat zuurstof wordt aangetrokken door een magnetisch veld. In een paramagnetische cel worden zuurstofmoleculen in het magnetisch veld getrokken, waardoor een spiegel wordt geroteerd. De verandering van de positie van de spiegel wordt optisch gemeten en is een maat voor de zuurstofconcentratie.

Zirkonium cellen

Strikt genomen zijn dit zirkoniumdioxide sensoren. Zirkoniumdioxide heeft de eigenschap zuurstofionen door te laten bij hoge temperaturen. Door gebruik te maken van een gekend referentiegas kan het ionentransport worden omgezet naar een waarde voor de zuurstofconcentratie.

NDIR (Non Dispersive Infra Red)

De NDIR analyser is een fotometer welke werkt bij één specifieke golflengte uit het infrarood spectrum. Door een juiste selectie van de golflengte voor de analyser kunnen heel selectief specifieke gasconcentraties worden bepaald. Door gebruik te maken van een detector kan de extinctie gemeten worden, welke een maat geeft voor de gasconcentratie. We weglengte van de lichtbundel is van belang voor het concentratiebereik van de meetcel.

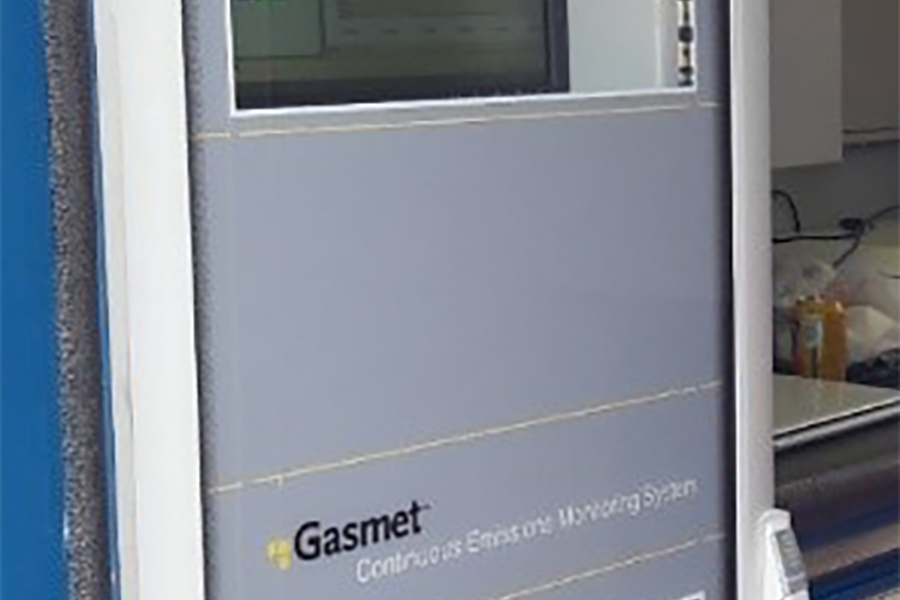

FTIR (Fourier Transformation Infra Red)

Met deze technologie is zowel kwantitatieve als kwalitatieve multi-gas analyse mogelijk. Bij FTIR wordt niet als bij NDIR één specifieke golflengte toegepast, maar het gehele infrarood gebied. Tevens wordt een interferometer toegepast. Het resultaat is een interferogram over het infraroodspectrum. Op de verkregen signalen wordt tenslotte Fourier analyse toegepast, waarna het mogelijk is de concentratie vast te stellen van verschillende componenten. Tevens is mogelijk tot op bepaalde hoogte onbekende gassen te identificeren.

PID (Photo Ionisation Detection)

Middels een bepaalde energie aan UV licht worden koolwaterstofmoleculen geïoniseerd. Door gebruik te maken van een anode en kathode ontstaat een elektrische stroom die maatgevend is voor de concentratie. PID technologie wordt veel toegepast in gasdetectie en in gasmonitoring in omgevingslucht. Het is inmiddels mogelijk om tot zeer lage concentraties VOC’s te meten met deze technologie.

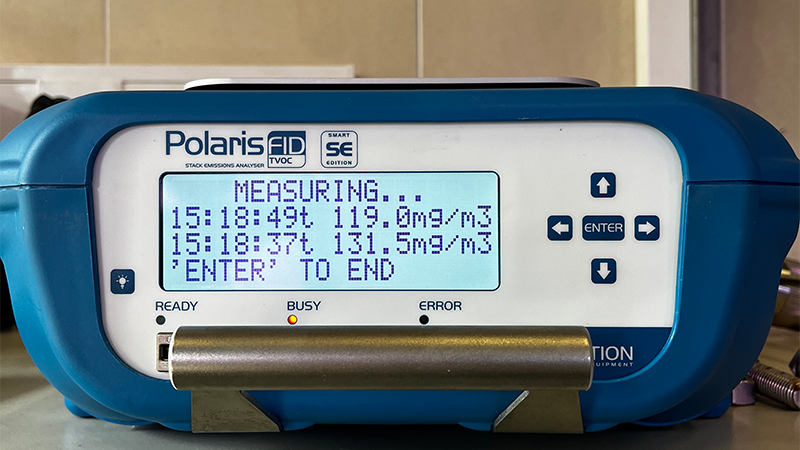

FID (Flame Ionisation Detection)

De Vlam Ionisatie Detector is voor veel meer koolwaterstoffen gevoelig dan de PID. FID wordt toegepast voor het meten aan totaal koolwaterstoffen; het is de standaard referentie methode voor emissiemetingen. Het gasmonster wordt door een waterstofvlam geleidt. Hierbij ontstaan ionen die op een collector plaat komen. De stroom welke ontstaat is een maat voor de concentratie aan koolstofatomen. Meer informatie over de toepassing van een draagbare FID analyser vindt u hier: FID emissiemeting en Draagbare FID analyser

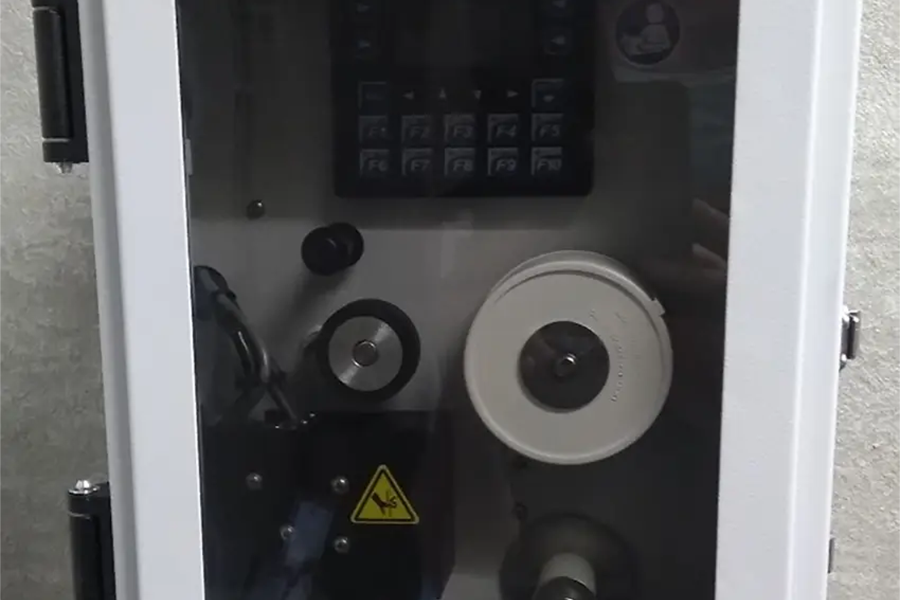

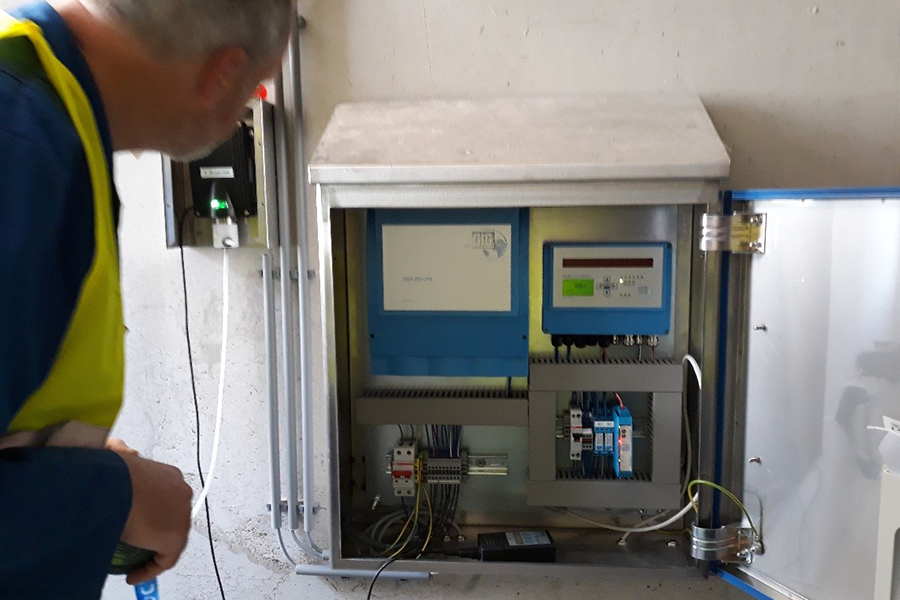

Het doel van stationaire gasdetectie is het verkrijgen van een alarm bij het ontstaan van een potentieel gevaar als gevolg van de gemeten gasconcentratie. Denk hierbij bijvoorbeeld aan de meting aan toxische gassen in de omgeving, of de monitoring van het zuurstofgehalte in de omgeving in geval zuurstofverdringing zou kunnen ontstaan in die ruimte. Voor de stationaire gasdetectie systemen kun je gebruik maken van gasdetectie transmitters, eventueel met bijbehorende controllers.

Gasdetectie Transmitter

Een gasdetectietransmitter werkt doorgaans op 24VDC en kan afhankelijk van type digitale en/of analoge output leveren. In de transmitter zit de betreffende meetcel voor de gasdetectie. De meest voorkomende zijn elektrochemische cellen voor de bepaling van zuurstof of bepaalde toxische gassen. Echter, ook andere technologieën worden toegepast in transmitters, zoals de metaaloxide detector en infrarood detector.

Gasdetectie Controller

Het kan handig zijn gasdetectietransmitters te voeden en uit te lezen via een controller. Hierdoor kan het volledige systeem geconfigureerd worden en de nodige veiligheden zijn dan direct geregeld. Vanuit de controller kunnen ook weer gemakkelijk verschillende relaisschakelingen aangestuurd worden, zodat u gemakkelijk de gewenste acties in uw situatie kunt realiseren.

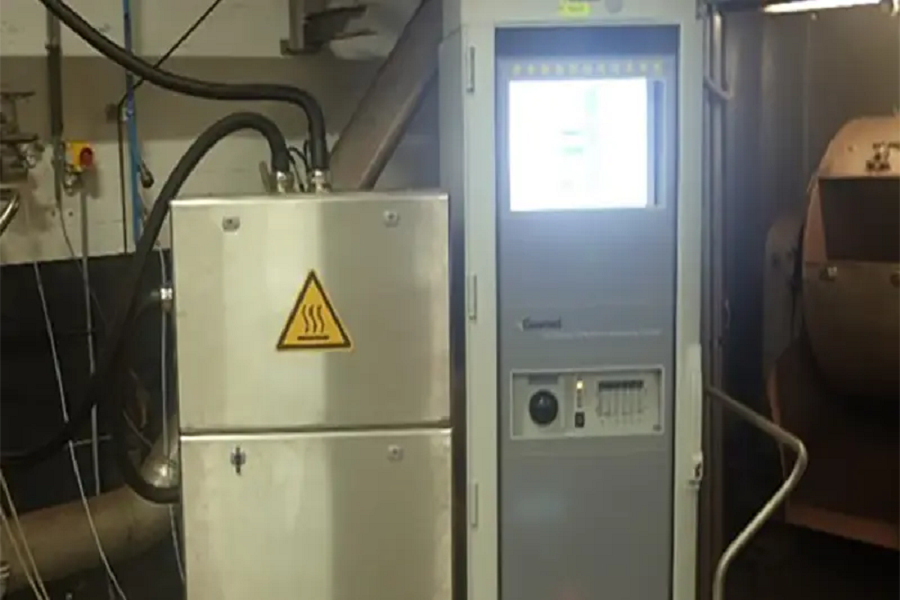

Niet alle stoffen en componenten zijn direct online te meten. In dat geval zullen monsters genomen moeten worden welke in een laboratorium worden geanalyseerd. Om verschillende redenen kan het nodig zijn om monsternames uit te voeren. Dit kan zijn vanuit kwaliteitsdoeleinden, vanuit vergunningseisen, processturing bij opstart of shutdown.

Specialisatie

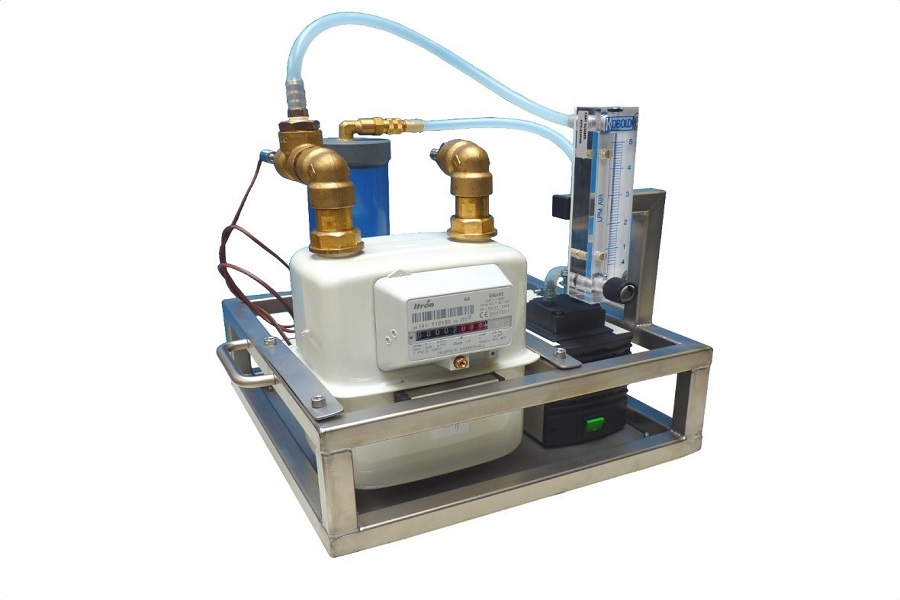

Voor allerhande toepassingen kunnen wij u adviseren en de nodige equipment leveren voor de bemonsteringen. Voor de bemonsteringen in de processen leveren we de gasmonsternamezakken (waaronder Tedlarzakken en multifoilzakken), we vervaardigen de longsystemen voor de bemonstering en we leveren de monsternamepompen. Ook in geval bemonsterd moet worden over en absorptiemateriaal kunnen we adviseren over pompen, gaswasflessen of absorptiebuisjes, filterhouders en probes.

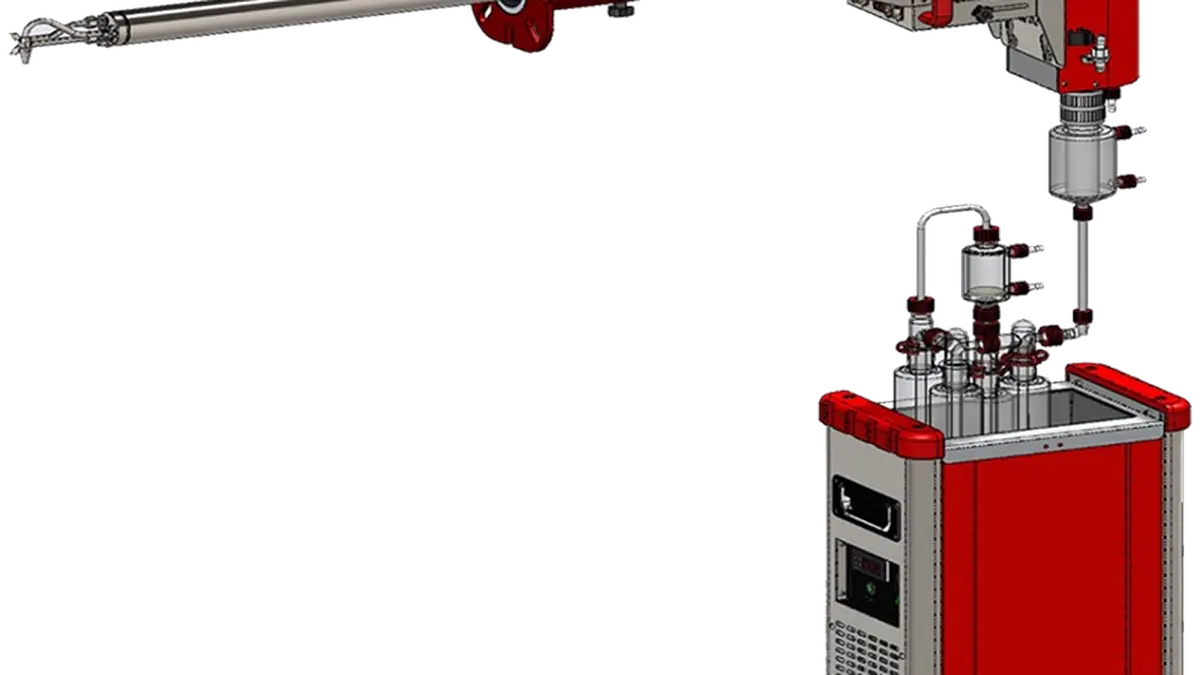

In geval van emissiemetingen hebben we veel ervaring op dit gebeid en adviseren wij u graag over onze mogelijkheden aangaande isokinetische bemonsteringsapparatuur en accessoires.

Voor arbo metingen, personal airsampling en monsternames op de arbeidsplaats voorzien zij in een compleet programma aan pompjes, kalibratoren en monsternamemedia. Meer info hierover vindt u op arbeidsplaatsbemonstering
